Livolo Schalter einrichten


Livolo Funkschalter können mit dem Light-Manager Air komfortabel angesteuert werden. Selbstverständlich ist auch die Bedienung per Alexa und Google Assistant möglich. Im Folgenden beschreiben wir die Einrichtung der Funkschalter in airStudio. Diese Anleitung bezieht sich auf das Livolo Funksystem, nicht jedoch auf Livolo Zigbee und WLAN Schalter. Eine Fernbedienung ist zur Einrichtung nicht erforderlich.

Funkschalter anlernen

Um mit der Einrichtung zu beginnen, bitte airStudio starten, die Aktorenverwaltung öffnen und auf die Registerkarte IR - Funk - Lan wechseln. Dort die Option 433 MHz wählen.

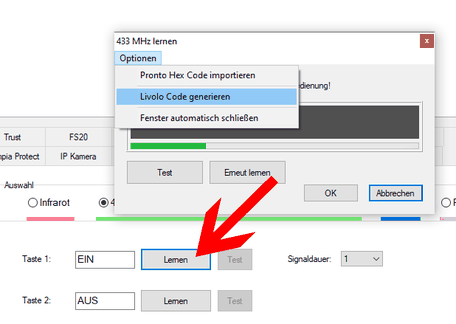

Nun auf den Lernen Knopf rechts neben Taste 1 klicken. Es öffnet sich ein Fenster, welches zum Anlernen von Funksignalen gedacht ist. Im Falle von Livolo ist es jedoch nicht notwendig, ein Signal einzulernen. Stattdessen kann der Code generiert werden. Dazu klicken wir auf Optionen und wählen den Menüpunkt Livolo Code generieren


Es erscheint ein weiteres Fenster. In diesem unter Funktion Scene 1 wählen. Anschließend zweimal auf OK klicken, um beide Fenster zu schließen. Der Code zum Einschalten ist damit erstellt. Wir wiederholen den Vorgang, indem diesmal der Lernen Knopf bei Taste 2 geklickt wird. Erneut auf Livolo Code generieren gehen und bei Funktion Scene 2 wählen. Mit zweimaligem OK beide Fenster schließen. Damit wären die Codes zum Ein- als auch Ausschalten erzeugt.



Nun müssen diese nur noch im Schalter eingelernt werden. Dazu berühren wir den Livolo Schalter (> 5 s), bis dieser piepst. Anschließend auf den Test Knopf neben Taste 1 klicken. Der Livolo Schalter piepst ein weiteres Mal.



Nun berühren wir den Livolo Schalter erneut für mehr als 5 s. Nachdem das Signal ertönt, berühren wir den Schalter nochmal kurz, um das Licht auszuschalten. Jetzt klicken wir auf den Test Knopf neben Taste 2. Das Anlernen wird wie zuvor durch Ton quittiert und der Vorgang ist abgeschlossen. Mittels der Test Knöpfe kann die Funktion geprüft werden.

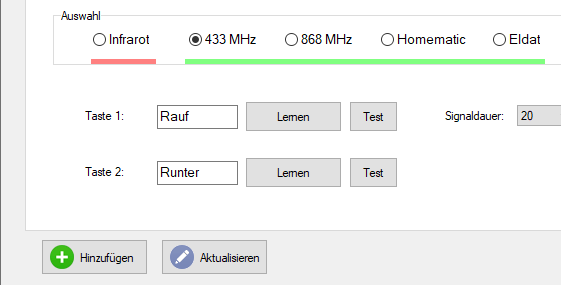

Auf dieselbe Weise werden auch Jalousieschalter angelernt. Die Tastenbezeichnung lässt sich entsprechend anpassen, z.B. Rauf und Runter. Weiterhin stehen Befehle für Dimmer zur Verfügung. Die Funktionen 1 - 9 können genutzt werden, wenn ein Toggle-Befehl gewünscht ist. In dem Fall wird der Lichtschalter mittels einer einzigen Tasten wechselweise ein- und ausgeschaltet werden. Dies ist.z.B. für die Bedienung per Logitech Harmony sinnvoll. Die Befehle Ein, Aus und Toggle können gleichzeitig einem Schalter zugewiesen werden.

Remote ID

Die Remote ID ist eine Zahl im Bereich 1 - 65500, welche eine Livolo Fernbedienung identifiziert. Der Light-Manager kann beliebig viele Fernbedienungen simulieren. Pro Remote ID können bis zu 9 Funkschalter per Toggle Befehl gesteuert werden. Möchte man den Schalter jedoch mit Ein- und Aus-Befehlen steuern, muss für jeden Schalter eine eigene ID verwendet werden. Da nicht alle IDs gültig sind, führen wir hier einen Auszug möglicher Werte auf:



17321, 22851, 26467, 27927, 17789, 25863, 21987, 28045, 24488, 20449, 16639, 28156, 21590, 22364, 19747, 22617, 18033, 16483



Unter diesem Link können weitere IDs generiert werden. Einfach auf Advanced und dann auf Regenerate klicken.

Anmerkungen

Wie man sieht, ist die Einrichtung von Livolo Funkschaltern noch nicht so komfortabel, wie man es beispielsweise von Trust Aktoren kennt. Dies liegt u.a. daran, dass Livolo Schalter ursprünglich offenbar nicht für die Integration in ein Smarthome System vorgesehen waren. Der etwas umständliche Anlernprozess getrennt für Ein- und Aus-Befehle macht dies deutlich. Sollte das System an Verbreitung gewinnen, werden wir die Integration weiter ausbauen und versuchen, komfortabler zu gestalten. Dem entgegen steht allerdings das Rastermaß von 80 mm, welches mit dem in weiten Teilen der EU verwendeten Lochabstand von 71 mm kaum harmoniert. Man muss sich also im Vorfeld überlegen, welche Komponenten verbaut werden sollen.
